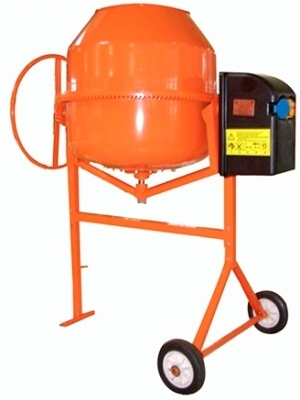

Бетоносмеситель СБР-170А (220 В)

Описание

Бетоносмеситель СБР-170А.3 (220 В) циклический гравитационный с чугунным венцом. Предназначен для приготовления подвижных бетонных смесей с крупностью заполнителя до 40 мм и строительных растворов.

Бетоносмеситель СБР-170А.3 (220 В) может быть использован для приготовления кормовых смесей, перемешивания удобрения, посевных и других сыпучих материалов. Приемлемая температура окружающей среды для работы бетоносмесителя от + 5град. С до + 40 град. С.

Бетономешалка СБР-170А.3 (220 В) подсоединяется к однофазной сети переменного тока напряжением 220 В, частотой 50 Гц.
Исходные материалы для бетонных смесей.
Заполнители: песок (размер зерен 0,14-5 мм) и щебень или гравий (размер зерен 5-40 мм). Вяжущие вещества: гипс, известь, цемент и его заполнители, жидкое стекло и др. Для улучшения свойств вяжущих материалов, бетонных смесей и строительных растворов применяются различные добавки (трепелы, пемзы, пенообразователи, мылонафт и др.)
Растворитель: вода. Рекомендуется применять водопроводную питьевую воду.

Рекомендуемый состав бетонной смеси.
При цементе марки 400. Составляющие компоненты – цемент, песок, щебень в соотношении 2:3:5. При изменении марки цемента соответственно изменяется его доля при загрузке. Вода заливается до требуемой консистенции бетонной смеси.

Устройство и принцип работы.
Основными узлами бетоносмесителя являются барабан смесительный, траверса, рама, механизм опрокидывания и фиксации барабана, опоры левая и правая и электропривод. Смесительный барабан установлен на оси траверсы и вращается относительно нее в подшипниках качения, установленных внутри барабана. Траверса бетоносмесителя закреплена на раме, которая одновременно соединена с опорами: правой, с установленными на ней колесами и левой. Привод вращения барабана осуществляется от электродвигателя. Ведущая шестерня зубчатой передачи и ведомый шкив клиноременной передачи смонтированы на одном валу, который вращается в подшипниках качения. Поворот положения смесительного барабана в процессе работы осуществляется вручную с помощью маховика и устанавливается в необходимом положении фиксатором. Пуск бетоносмесителя осуществляется выключателем установленным на кожухе привода.
